SA大輸出孔減速機樣式有哪些種類
SA系列減速機(通常指SAF/SAZ等平行軸-斜齒輪減速機)的輸出孔(即軸孔)樣式非常關鍵，它決定了減速機與工作機(如皮帶輪、鏈輪、聯軸器等)的連接方式。
SA系列減速機的輸出孔樣式主要可以分為以下幾大類，每一類下又有不同的具體形式和標準。

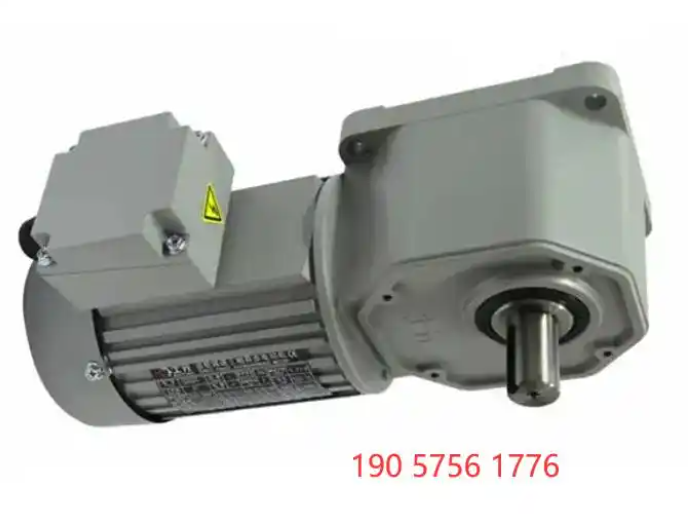

一、 實心軸(Solid Shaft)
這是最常用、最基礎的樣式。軸為實心材料，通過鍵連接來傳遞扭矩。
特點 ：結構簡單，承載能力強，成本相對較低。
連接方式 ：主要依靠平鍵 。軸上通常帶有一個鍵槽，有時為了便于安裝，軸端會有導向錐度。
適用場景 ：絕大多數通用工業場合，如輸送帶、攪拌機、風機、水泵等。
細分類型 ：
圓柱形實心軸 ：標準形式。
帶軸伸扁平方形（Shaft End Flattened） ：在軸伸末端加工出兩個平行平面，方便使用扳手等工具固定螺母，或用于需要防止軸轉動的場合。

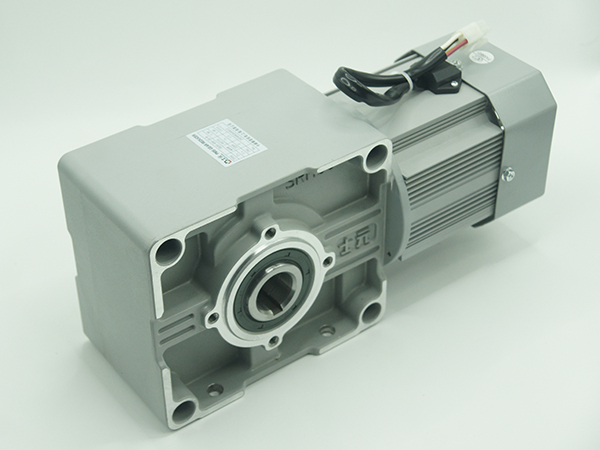

二、 空心軸(Hollow Shaft)
軸為中空結構，工作機的軸可以直接插入減速機的空心軸中。
特點 ：安裝方便，可以省去聯軸器，結構緊湊。需要鎖緊盤 來抱緊工作機的軸。
連接方式 ：核心部件是鎖緊盤 。通過擰緊鎖緊盤上的螺栓，使其收縮，從而產生巨大的抱緊力，將減速機空心軸和工作機軸牢固地連接在一起。
適用場景 ：需要快速安裝、對中要求稍寬松或空間受限的設備，如皮帶輸送機頭部驅動、滾筒驅動等。
優勢 ：簡化了安裝結構，降低了安裝精度要求。
三、 花鍵軸(Spline Shaft)
軸的外表面加工有縱向的鍵齒(花鍵)，與具有內花鍵的套筒或工作機直接嚙合。
特點 ：承載扭矩大，連接對中性好，可承受較大的徑向力，允許有少量相對位移。分為漸開線花鍵 和矩形花鍵 ，其中漸開線花鍵更為常見。
連接方式 ：通過花鍵嚙合傳遞扭矩。
適用場景 ：重載、有沖擊載荷、對定位精度有要求的場合，如軋鋼設備、礦山機械、重型提升設備等。
優勢 ：比單鍵連接能傳遞更大的扭矩，疲勞強度高。
四、 收縮盤連接(Shrink Disc Connection)
這是一種特殊的、用于空心軸的高性能連接方式。
特點 ：它也是一種空心軸形式，但使用收縮盤 而非普通的鎖緊盤。收縮盤能提供更大、更均勻的抱緊力，連接剛性好，無背隙。
連接方式 ：通過液壓或力矩扳手按規定力矩和順序擰緊收縮盤上的螺栓，使其產生強大的徑向收縮力。
適用場景 ：對連接剛性和精度要求極高的場合，如高速主軸、精密卷取設備、伺服應用等。常用于與伺服電機直連的減速機(如一些廠家生產的SAF...S系列)。
優勢 ：連接剛性極佳，定位精度高，無反向間隙。
五、 特殊軸端形式
除了軸本身的樣式，軸端也可以有特殊設計：
帶螺孔 ：在實心軸的軸端加工螺紋孔，用于安裝拉緊螺栓或固定其他附件。
帶法蘭 ：在軸伸端部安裝一個法蘭盤，用于直接連接設備。
如何選擇？
1.考慮負載和扭矩 ：重載、有沖擊選花鍵軸或大尺寸實心軸。
2.考慮安裝空間和對中 ：空間緊湊或?qū)χ欣щy選空心軸。
3.考慮精度和剛性 ：高精度、無背隙要求選帶收縮盤的空心軸或花鍵軸。
4.考慮成本 ：實心軸最經濟，特殊形式(如收縮盤)成本較高。
5.參考設備接口 ：與現有設備或標準件匹配。
重要提示 ：在具體選型時，請務必參考減速機制造商(如SEW-EURODRIVE、Flender、Nord等)提供的詳細產品樣本或技術手冊，其中會明確列出每種輸出孔樣式的尺寸、公差、額定扭矩和安裝說明。不同品牌的SA系列在具體規格上可能會有差異。
